刻蝕剖面 Etch Cross-section
點擊量：520 日期：2023-08-17 編輯：硅時代
刻蝕剖面指的是被刻蝕圖形的側壁形狀。有兩種基本的刻蝕剖面：各向同性和各向異性刻蝕剖面。各向同性的刻蝕剖面是在所有方向上（橫向和縱向）以相同的刻蝕速率進行刻蝕，導致被刻蝕材料在掩模下面產生鉆蝕（見圖）而形成的，這帶來不希望的線寬損失。濕法化學腐蝕本質上是各向同性的，因而濕法腐蝕不用于亞微米器件制作中的選擇性圖形刻蝕。一些干法等離子體系統也能進行各向同性刻蝕。由于后續工藝步驟或者被刻蝕材料的特殊需要，也有一些要用到各向同性腐蝕的地方。
圖1 濕法各向同性化學腐蝕
對于亞微米尺寸的圖形來說，希望刻蝕剖面使各向異性的，即刻蝕只在垂直于硅片表面的方向進行（見圖2），只有很少的橫向刻蝕。這種垂直的側壁使得芯片上可制作高密度的刻蝕圖形。各向異性刻蝕對于小線寬圖形亞微米器件的制作來說非常關鍵。先進集成電路應用上通常需要88到89度垂直度的側壁。各向異性刻蝕大部分是通過干法等離子體刻蝕來實現的。表1圖示了濕法和干法刻蝕后的幾種剖面形狀。

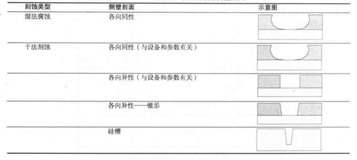

表1 濕法腐蝕和干法刻蝕的側壁剖面
各向異性刻蝕的程度可以適度（較小的側壁傾角）或高各向異性的（垂直的側壁）?？涛g剖面指的就是被刻蝕薄膜側壁的形狀。垂直的剖面是高的各向異性刻蝕的結果。各向異性特性通常有下面的公式給出：
上式中，RL，RV分別代表橫向和縱向刻蝕速率。如果橫向刻蝕速率為0，則將這種刻蝕工藝稱為理想的各向異性（A=1）。反之，當A=0時則代表橫向與縱向刻蝕速率相同。
