【MEMS工藝】三種常見CVD技術，你知道的有哪些？
點擊量：2009 日期：2024-11-04 編輯：硅時代
本文將詳細介紹目前三種常見的CVD技術——低壓化學氣相沉積（LPCVD）、等離子體增強化學氣相沉積（PECVD）以及高密度等離子體化學氣相沉積（HDP-CVD），探索它們的原理、特點及應用。
一、CVD技術基礎
CVD是一種傳統的薄膜制備技術，它利用氣態前驅體在原子、分子間發生化學反應，使前驅體中的某些成分分解，進而在襯底上形成薄膜。這一過程的關鍵在于：化學反應或熱分解產生化學變化；膜中所有材料均源自外部的源；反應物必須以氣相形式參與反應。
1.LPCVD
LPCVD，即低壓化學氣相沉積，是在真空或低壓環境下進行的一種CVD工藝。它將反應氣體注入反應室，通過高溫使氣體分解或反應，形成固態薄膜沉積在襯底表面。低壓環境減少了氣體碰撞和湍流，從而提高了薄膜的均勻性和質量。
工藝溫度：通常在500~900°C之間，屬于高溫工藝。
氣壓范圍：0.1~10 Torr的低壓環境，有助于減少氣體分子的碰撞，提高薄膜質量。
薄膜質量：LPCVD沉積的薄膜質量高、均勻性好、致密性佳，缺陷少。
沉積速率：相對較低，但確保了薄膜的高質量。
均勻性：非常適合大尺寸襯底，沉積均勻。
優缺點：沉積的薄膜非常均勻且致密，適用于大尺寸襯底和批量生產，成本較低。但工藝溫度高，不適合熱敏感材料；沉積速率較慢，影響產量。
2.PECVD

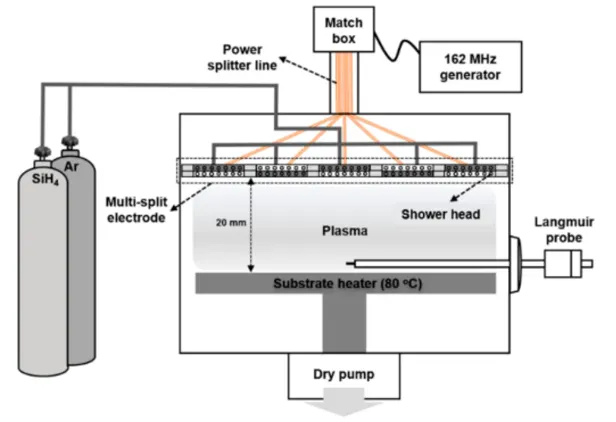

PECVD利用等離子體在較低溫度下激活氣相反應，通過電離和分解反應氣體中的分子，在襯底表面沉積薄膜。等離子體的能量能夠大幅降低反應所需的溫度，拓寬了應用范圍，可制備各種金屬膜、無機膜和有機膜。
工藝溫度：通常在200~400°C之間，顯著降低了工藝溫度。
氣壓范圍：通常為幾百mTorr到幾Torr，適中。
薄膜質量：盡管均勻性好，但等離子體可能引入缺陷，導致薄膜密度和質量略遜于LPCVD。
沉積速率：速率較高，提高了生產效率。
均勻性：在大尺寸襯底上均勻性稍遜于LPCVD，但仍可接受。
優缺點：可在較低溫度下沉積薄膜，適用于熱敏感材料；沉積速度快，適合高效生產；工藝靈活，可通過調節等離子體參數控制薄膜特性。但等離子體可能引入薄膜缺陷，如針孔或不均勻性；與LPCVD相比，薄膜密度和質量稍差。
3.HDP-CVD

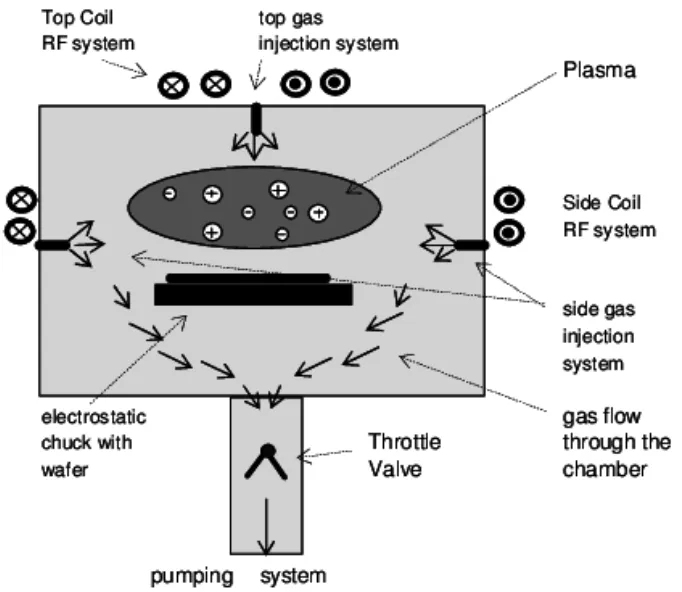

HDP-CVD，即高密度等離子體化學氣相沉積，是一種特殊的PECVD技術。它能夠在較低的沉積溫度下產生比傳統PECVD設備更高的等離子體密度和質量。此外，HDP-CVD提供了幾乎獨立的離子通量和能量控制，提高了溝槽或孔填充能力，特別適用于高要求的薄膜沉積，如抗反射涂層、低介電常數材料沉積等。
工藝溫度：室溫到300°C之間，工藝溫度非常低。
氣壓范圍：1到100 mTorr之間，比PECVD更低，有助于進一步提高薄膜質量。
薄膜質量：等離子體密度高，薄膜質量較高，均勻性好。
沉積速率：介于LPCVD和PECVD之間，略高于LPCVD，但仍保持較高的薄膜質量。
均勻性：由于高密度等離子體，薄膜均勻性極好，特別適用于復雜形狀的襯底表面。
優缺點：能夠在更低溫度下沉積高質量薄膜，非常適合熱敏感材料；薄膜的均勻性、密度和表面光滑度優異；更高的等離子體密度可提高沉積的均勻性和薄膜特性。但設備復雜，成本較高；沉積速度相對較慢，且較高的等離子體能量可能引入少量損傷。
二、三種技術對比
LPCVD、PECVD和HDP-CVD在材料沉積、設備要求、工藝條件等方面存在顯著差異。LPCVD以其高溫下的高質量薄膜和均勻性著稱，但不適用于熱敏感材料；PECVD則以其低溫、高效和靈活性見長，但薄膜質量稍遜；HDP-CVD結合了低溫和高質量薄膜的優點，特別適用于復雜結構的薄膜沉積，但成本較高。
隨著半導體技術的不斷發展，對薄膜材料的要求將越來越高。LPCVD、PECVD和HDP-CVD將在各自的領域內繼續發揮重要作用，同時，它們之間的交叉融合也將成為研究熱點。例如，通過優化等離子體參數和反應條件，進一步提高PECVD和HDP-CVD的薄膜質量；或者開發新型的前驅體和反應機制，拓寬LPCVD的應用范圍。
