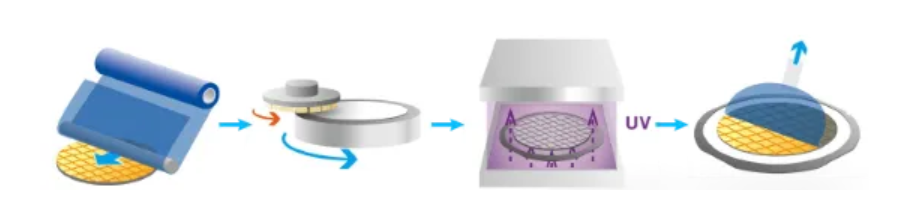

背金，又稱背面金屬化，通過在晶圓背面鍍上金屬層，不僅增強了芯片的熱傳導能力，還優化了焊接性能，為高性能計算芯片的穩定運行提供了堅實保障。本文將深入探討背金工藝中的核心要素——鈦（Ti）黏附層及其在多層金屬體系中的應用，同時解析背金工藝的流程與質量控制標準。一、Ti黏附層——半導體封裝中的“萬能鑰匙”鈦（Ti）在半導體封裝領域，特別是作為背金工藝的黏附層，展現出了卓越的性能。其與硅（Si）及碳化硅（SiC）等半導體材料能形成穩定的化合物，具備良好的結合力。對于SiC這一硬度高、化學穩定性強的材料，Ti雖可能略遜于與Si的結合力，但差異并不顯著，足以滿足大多數應用需求。評估背金層質量的關鍵指標在于剝離強度與脫落比例。剝離強度衡量了金屬層與硅片背面的粘附性，而脫落比例則直接反映了鍍層在加工或使用過程中脫落的風險。根據行業實踐，單個芯片鍍層脫落比例超過10%，或整個圓片鍍層脫落比例超過5%，均被視為不良品。這些嚴格的質量控制標準，確保了半導體產品的可靠性和長期穩定性。二、多層金屬體系構建背金工藝的堅固基石背金工藝中的金屬層通常由三層組成：黏附層、阻擋層和防氧化層。Ti作為常見的黏附層材料，不僅與Si片背面結合緊密，還能有效降低歐姆接觸的阻值。然而，根據不同的應用場景，如MOSFET和IGBT等功率器件，背金體系也會有所調整。MOSFET背金體系：通常采用Ti/NiV/Ag組合。Ti作為黏附層，NiV作為阻擋層防止金屬擴散，Ag作為防氧化層覆蓋在晶圓表面，防止Ni的氧化。各層厚度根據具體需求調整，如Ti層厚度一般在20-200nm之間，NiV層在200-400nm，Ag層則在100-2000nm。IGBT背金體系：可能采用Al/Ti/NiV/Ag組合。Al作為第一層，主要考慮到其與Si的良好結合力及較低的成本；后續層的作用與MOSFET體系相似，分別承擔黏附、阻擋和防氧化的功能。背金工藝的作用主要體現在三個方面：一是形成理想的歐姆接觸，降低接觸電阻；二是增強芯片的散熱能力，確保高性能計算芯片的穩定運行；三是提升焊接性能，便于芯片的封裝與互連。背金工藝的典型流程包括貼膠紙保護晶圓正面、減薄硅片背面、硅刻蝕消除缺陷與應力、清潔處理確保金屬層與Si的結合力、以及背面金屬化沉積相應的金屬層。每一步都至關重要，直接影響最終產品的質量與性能。1.貼膠紙：保護晶圓正面的圖形不受后續加工步驟的影響。2.減薄：采用機械拋光方法，將硅片背面研磨至適宜厚度，以適應封裝需求。3.硅刻蝕：使用硝酸和氫氟酸混合溶液進行刻蝕，消除內部應力，增大表面粗糙度，便于金屬沉積。4.清潔處理：用BOE（緩沖氧化刻蝕液）洗去硅表面的自然氧化層，確保金屬層與Si的良好結合。5.背面金屬化：采用電子束蒸發或磁控濺射方法，沉積Ti/Ni/Au（或Ag）等多層金屬體系。各層厚度需根據具體應用場景精心設計。面對日益增長的芯片性能與可靠性需求，優化背金工藝成為業界關注的焦點。通過改進背面粗糙化工藝、優化金屬蒸鍍參數、以及引入新型材料與技術，可以顯著提升背面金屬層的粘附性與整體性能。同時，嚴格控制加工過程中的環境條件、原材料質量及工藝參數，也是確保背金工藝穩定可靠的關鍵。
